IGM FKP900 Vŕtacia šablóna sada 900 mm + ZADARMO 100 ks kolíkov 8 x 35 mm

Podrobný popis

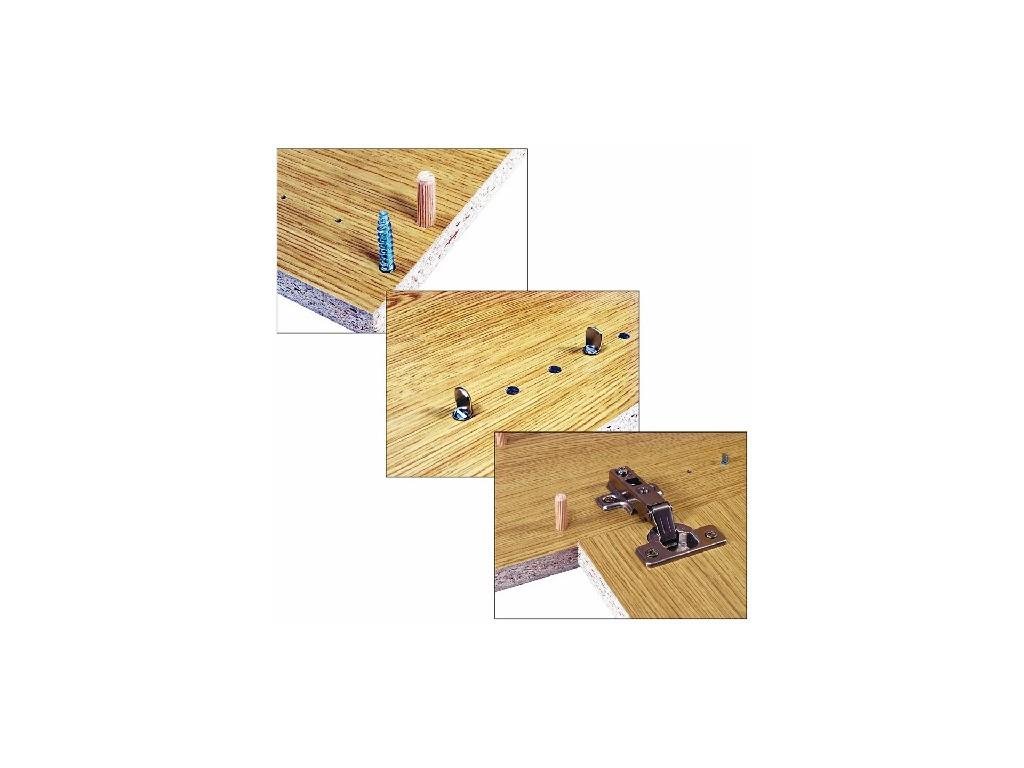

Jednoduchosť a rýchlosť - bezproblémové spracovanie celého korpusu

• Na kolíkovanie do plochy
• Otvory pre konfirmáty do plôch
• Pre nosiče políc
• Pre otvory úchytiek
• Pre NK pánty (Hettich, Blum, Mepla, Grass a ďalšie)

Univerzálna vŕtacia šablóna je určená na presné a produktívne ručné kolíkovanie nábytkových dielcov do plochy s euro rozstupom 32 mm, na vŕtanie dier nosičov políc s priemerom 3 a 5 mm, vŕtanie otvorov pre úchytky, na vŕtanie a značenie otvorov pre NK pánty. FKP900 obsahuje šablóny na predvŕtanie dier najpoužívanejších NK pántov. So šablónou FKP900 zhotovíte ako diery pre euro skrutky či vruty podložiek pántov na korpusovom diele, tak predvŕtate diery pre pánt na dvierkach vrátane označenia stredu misky NK pántu. S FKP900 docielite vysokú presnosť a produktivitu práce ako v dielni, tak aj na montáži. Šablóna je určená na použitie s vŕtacím vretenom FKP101, do ktorého možno upnúť vrtáky rôznych priemerov od 3 mm do 12 mm.

Kolíkovacia šablóna do plochy má integrované šablóny pre podpery políc a NK pánty.

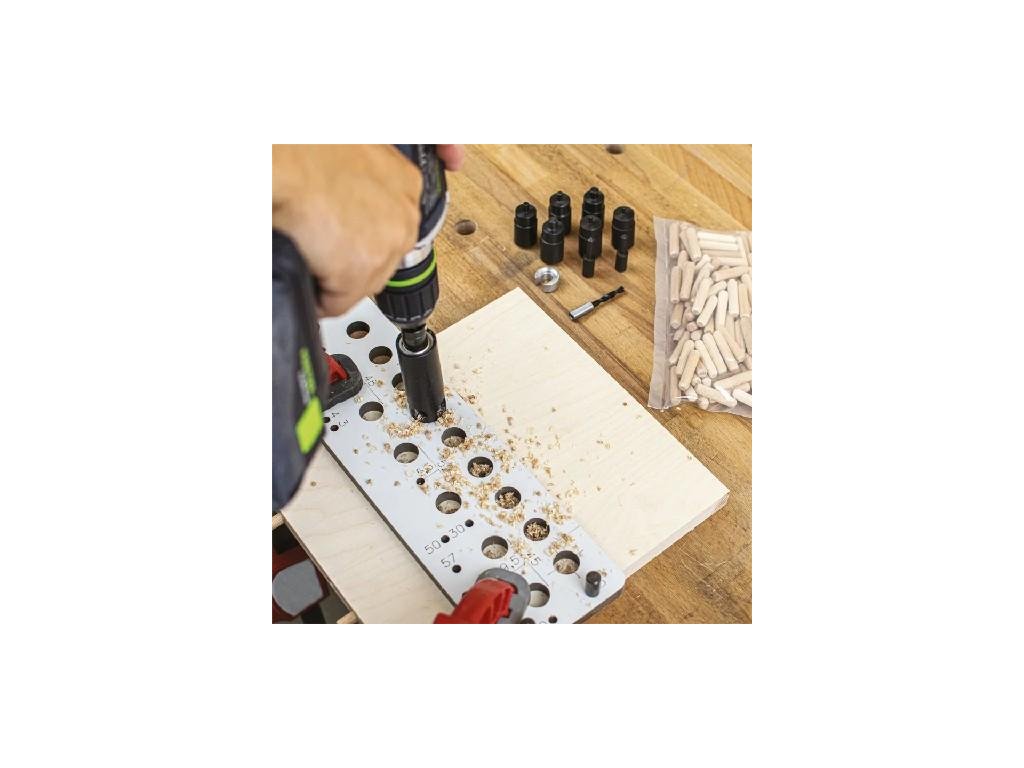

Práca so šablónou je veľmi rýchla. Na vŕtacom vretene nastavíte hĺbku vŕtania a upnete do vašej vŕtačky. Vložíte prípravok na dosku, opriete o dorazy a upnete svorkami alebo len pevne pridržíte druhou rukou. Vďaka kolíkovaciemu vrtáku s vodiacim hrotom a predrezmi vyvŕtate otvory jednoducho, presne a bez strapkania na okraji otvoru. Je to proste jednoduché a veľmi rýchle.

Vŕtanie úchytiek
Vŕtanie otvorov pre úchytky je rýchle a presné. Vďaka širokej ponuke otvorov pre dorazy a vďaka rozstupu 32 mm medzi otvormi pre vŕtacie puzdro v hlavnom rade vytvoríte presné otvory ako v dielni, na montáži, tak aj na zavesených dvierkach. Po zasadení dorazu do šablóny a umiestnení na dvierka vyvŕtate otvory v požadovanom rozstupe, ktorý vychádza z európskej normy 32 mm (rozstup skrutiek je v násobku 32 mm). Na jednoduché vŕtanie otvorov pre úchytky pravostranných aj ľavostranných dvierok je šablóna vybavená zrkadlovo rovnakými otvormi na dorazy. Na vŕtanie sa používa vrták s priemerom 5 mm.

Otvory pre NK pánty

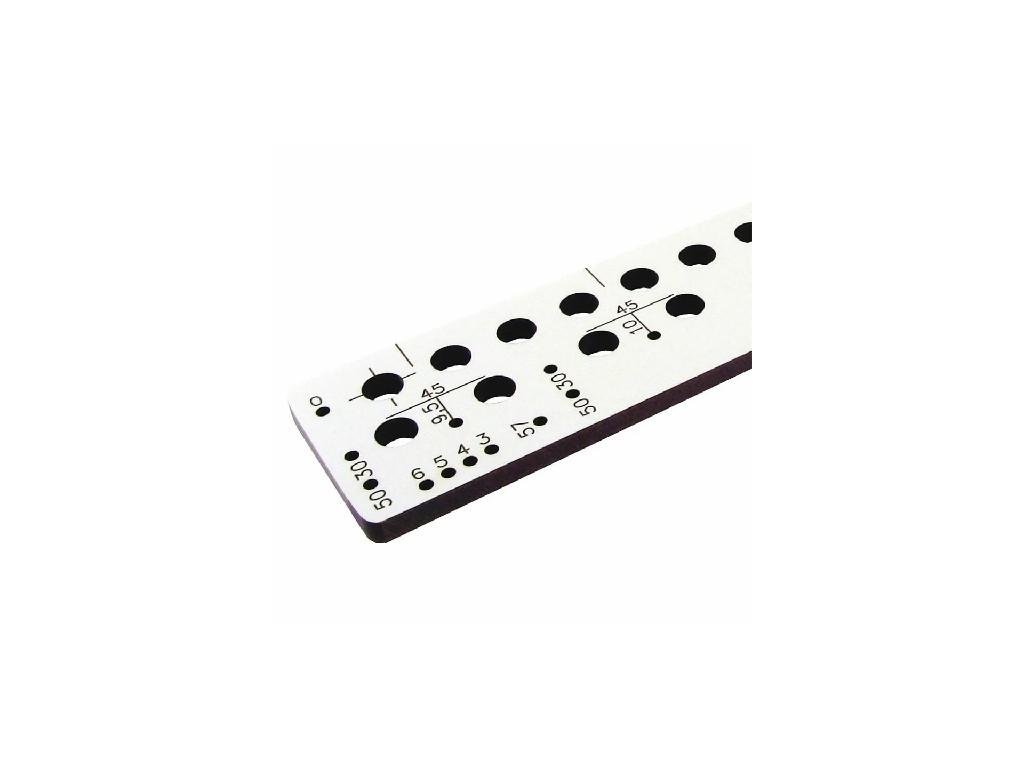

Podľa typu NK pántu, ktorý používate, zvolíte príslušnú zostavu otvorov (rozstup skrutiek a posunutie na stred misky, napríklad 45/9 mm) a zvolíte priemer vrtáka pre vruty alebo euro skrutky. Po zasadení dorazu do šablóny a umiestnení na dielec vyvŕtate otvory, stred misky pántu si označíte hrotom. Otvor pre NK pánt dovŕtate sukovníkom po odobratí šablóny z dielca. Takto vytvorené otvory sú vďaka šablóne v presnom rozstupe, presne do uhla a v požadovanej vzdialenosti 3 – 6 mm od okraja.

Otvory pre podpery políc
Na vŕtanie podpier políc používate hlavný rad otvorov v rozstupe 32 mm. Dorazy vám pomôžu šablónu presne zauhlovať a umiestniť do požadovanej vzdialenosti od okraja. Otvory pre podpery vyvŕtate v priemere 3 mm alebo 5 mm, podľa používaného typu. Veľkou výhodou je možnosť vyvŕtania viacerých otvorov v jednom rade na jedno upnutie prípravku. Šablóna je ideálna pomôcka na montáže a tiež výrobu.

• Typ FKP900
• Odporúčané použitie: remeselník
• Max. šírka dielca na jedno upnutie 900 mm
• Max. šírka dielca neobmedzená
• Hrúbka dosky neobmedzená
• Pre kolíky D 8 mm
• Rozstup dier 32 mm
• Počet dier 26
• Pre nosiče políc D 3 mm, D 5 mm
• Pre NK závesy D 3 mm na vruty
• D 5 mm na euro skrutku
• Pre skrutky úchytiek D 4 mm

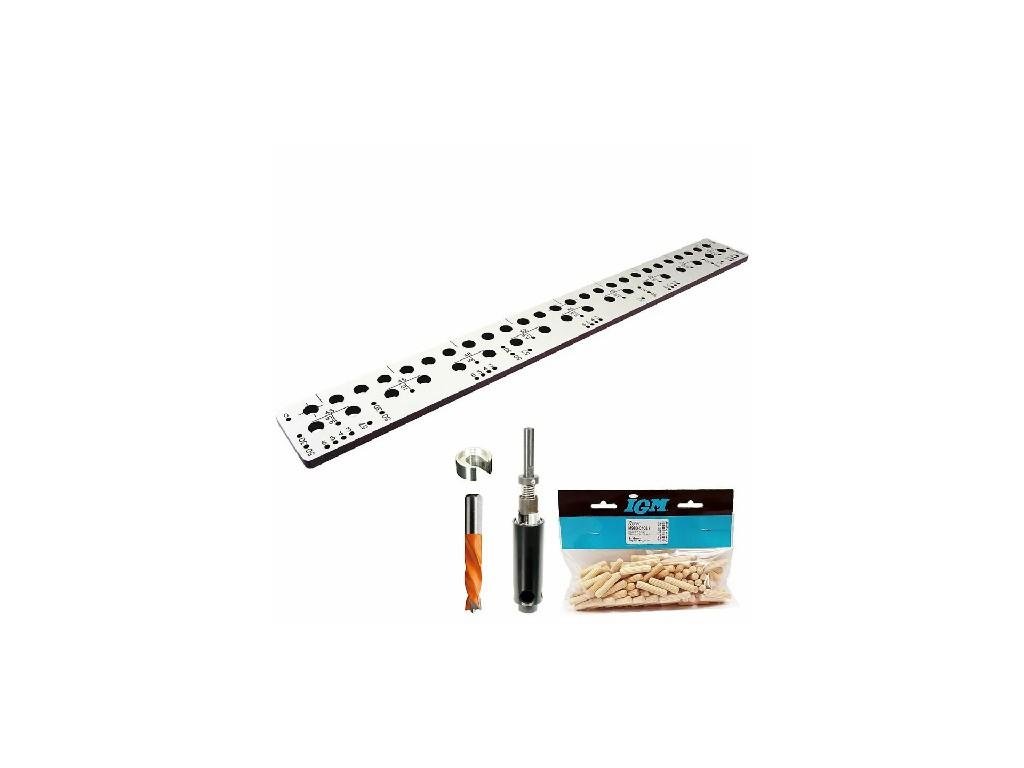

Súčasť balenia:
• Vŕtacia šablóna na vŕtanie plochy
• Sada dorazov na vymedzenie na dielci
• Sadu dorazov pre dlhé spoje
• Značiaci hrot pre NK závesy
• Vŕtacie vreteno FKP101
• Krúžok na rýchlu zmenu hĺbky o 15 mm (pre kolíky 35 mm)
• Kolíkovací vrták HM D5x30 S8
• 100 ks kolíkov 8 x 35 mm
